Halogenorik gabeko eta gurutzatutako poliolefina geruza bikoitzeko kable fotovoltaiko hau eguzki-energia sortzeko sistemetarako bereziki diseinatuta dago.

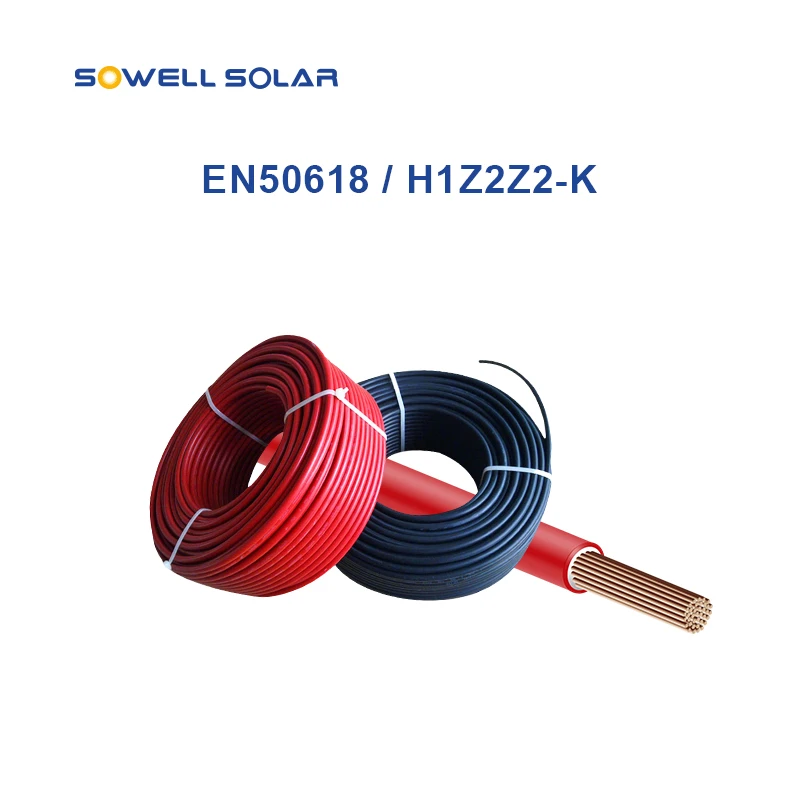

H1Z2Z2-K Kable fotovoltaikoa - EN 50618 guztiz bateragarria da 1500 V DC-ra arte baloratzen diren osagai fotovoltaiko gehienekin, PV juntura-kutxak eta PV konektoreak barne, irtenbide ezin hobea da egoitza, merkataritza eta zerbitzu-eskalako eguzki-instalazioetarako.
Epe luzerako kanpoko erabilerarako diseinatuta, kableak errendimendu elektriko bikaina, erresistentzia mekanikoa eta ingurumen-erresistentzia eskaintzen ditu, eta energia-transmisio segurua eta fidagarria bermatzen du PV sistemaren bizitza osoan zehar.
PNTECH Eguzki fotovoltaiko kablea
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500 V
Ez deskonektatu kargapean
4 mm² Eguzki fotovoltaiko kablea

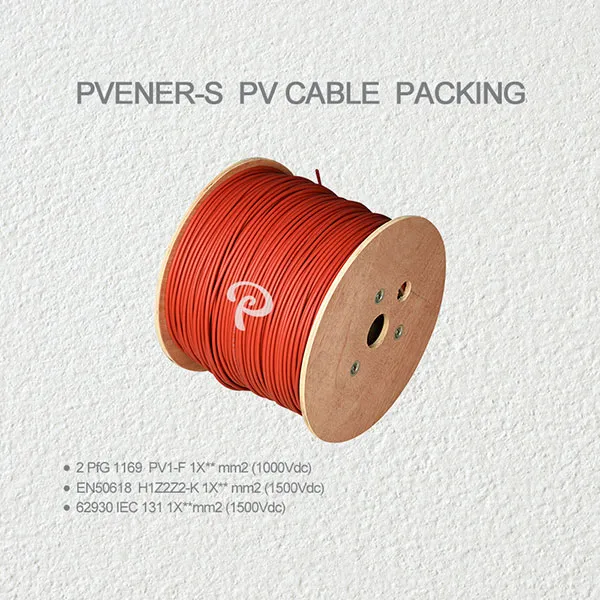

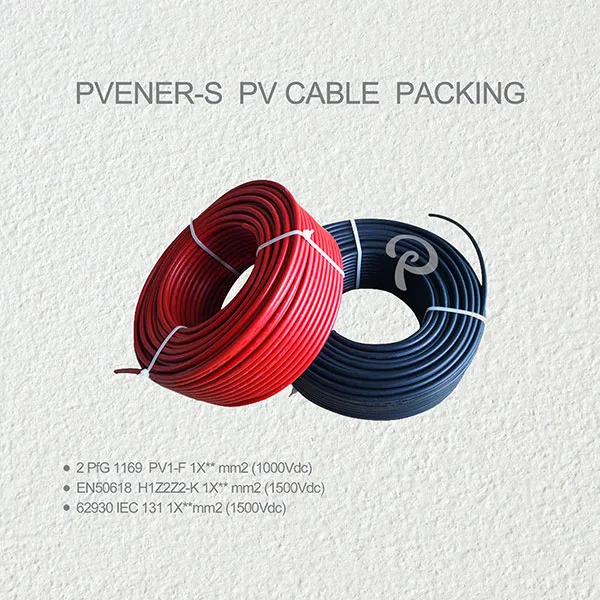

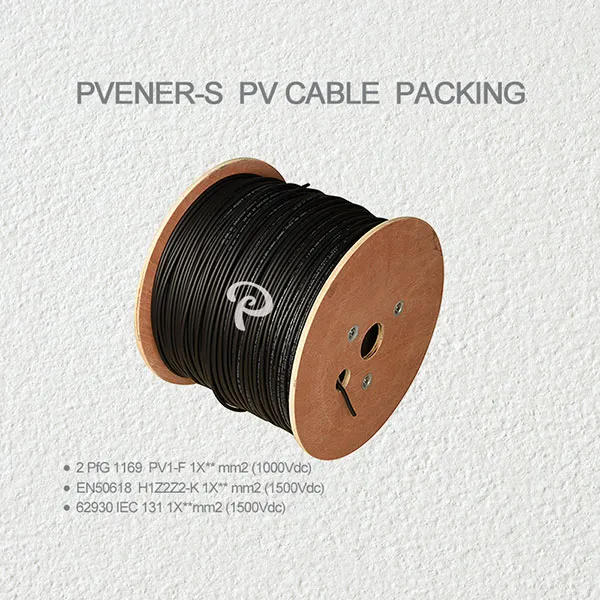

100 metro erroilu bakoitzeko, 112 rollo palet bakoitzeko
500 metro erroilu bakoitzeko, 18 rollo palet bakoitzeko
Edukiontzien karga
20 oineko edukiontzi batek 20 palet karga ditzake
Pertsonalizazioa
Beste kable-tamaina, roll-luzera eta paketatze-aukerak eskuragarri daude eskaeran
1.Zuzendaria
Estanatutako kobrezko eroalea, IEC 60228, 5. klasearen arabera fabrikatua, malgutasun, eroankortasun eta korrosioarekiko erresistentzia bikainak eskaintzen ditu.
2.Isolamendua
125 °C-ko ke gutxiko, halogenorik gabeko suaren aurkako poliolefina, egonkortasun termiko handia, segurtasun elektrikoa eta ingurumena babestea bermatuz.
3.Kanpoko zorroa
125 °C-ko ke gutxiko, halogenorik gabeko suaren aurkako poliolefina, beroari, urradurari eta kanpoko ingurune-baldintzekiko erresistentzia handia eskaintzen duena.
4.Prozesu Berezia
Elektronien izpien gurutzaketa (E-beam crosslinking) teknologia, indar mekanikoa, zahartze termikoaren erresistentzia eta epe luzerako fidagarritasuna areagotuz.
| Elementu zk. | Produktua Izena |
Eredua | Baloratua Tentsioa |
Gurutze eroalea sekzioa mm 2 |
Hariaren diseinua Kopurua x Ø mm |
Zuzendaria erresistentzia Ω / km 20°C |
Kanpoko-Ømm | Zorroa Kolorea |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV kablea | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1mm | Beltza |
| PV-H1-15R | PV kablea | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1mm | Gorria |
| PV-H1-25B | PV kablea | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Beltza |
| PV-H1-25R | PV kablea | H1Z2Z2-K | 1500VDC | 1X2.5 | 49/0,25 | 8.21 | 5,3 ± 0,1 mm | Gorria |
| PV-H1-40B | PV kablea | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0.285 | 5.09 | 5,6 ± 0,1 mm | Beltza |
| PV-H1-40R | PV kablea | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0.285 | 5.09 | 5,6 ± 0,1 mm | Gorria |
| PV-H1-60B | PV kablea | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0.285 | 3.39 | 6,1±0,1mm | Beltza |
| PV-H1-60R | PV kablea | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0.285 | 3.39 | 6,1±0,1mm | Gorria |
| PV-H1-100B | PV kablea | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7,3±0,1mm | Beltza |
| PV-H1-100R | PV kablea | H1Z2Z2-K | 1500VDC | 1X10 | 77/0.4 | 1.95 | 7,3±0,1mm | Gorria |
| PV-H1-160B | PV kablea | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9,3 ± 0,1 mm | Beltza |
| PV-H1-160R | PV kablea | H1Z2Z2-K | 1500VDC | 1X16 | 126/0.4 | 1.24 | 9,3 ± 0,1 mm | Gorria |
| PV-H1-250B | PV kablea | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11,2±0,1mm | Beltza |
| PV-H1-250R | PV kablea | H1Z2Z2-K | 1500VDC | 1X25 | 196/0.4 | 0.795 | 11,2±0,1mm | Gorria |
| PV-H1-350B | PV kablea | H1Z2Z3-K | 1500VDC | 1X35 | 273/0.4 | 0.565 | 12,6 ± 0,1 mm | Beltza |
| PV-H1-350R | PV kablea | H1Z2Z4-K | 1500VDC | 1X35 | 273/0.5 | 0.565 | 12,6 ± 0,1 mm | Gorria |
| Kableen diseinua | |
|---|---|
| Zuzendaria | Estanatutako kobrezko hariak, IEC 60228, 5. klasearen arabera |
| Isolamendua | 125 ℃ Ke gutxiko halogenorik gabeko poliolefinak |
| Kanpoko jaka | 125 ℃ ke gutxiko halogenorik gabeko poliolefinak |
| Teknologia berezia | Elektroi-sorta gurutzatuta |
| Ezaugarri elektrikoak | |
| Tentsio nominala U0/U | AC 1000V, DC 1500V |
| Tenperatura tartea | -40 ℃ arte + 90 ℃ |
| Max. tenperatura eroalean | 120 ℃ |
| Min. bihurgune-erradioa | 5 x kablearen diametroa |
| Industria Arauak | EN 50618:2014 |
| Trakzio erresistentzia eta luzapena | EN 60811-1-1 arauaren arabera |
| Makurdura hotza | EN 60811-1-4 arauaren arabera |
| Erresistentzia termikoko propietateak | EN60216-2 arabera |
| Halogenorik gabekoa | 50525-1 B eranskinaren arabera |
| Ozonoarekiko erresistentzia | EN 50396 arauaren arabera |
| UV erresistentzia | HD 605/A1 |
| Suaren ezaugarriak | IEC 60332-1-2 arauaren arabera |
| Neurriak eta zehaztapenak aldez aurretik jakinarazi gabe alda daitezke. | |
10 urteko esperientzia dugu PV kable eta PV konektoreen ekoizpenean. Egunero 200.000 metro fotovoltaiko kable eta 50.000 fotovoltaiko konektore multzo ekoiz ditzakegu. Gure paleta estandarizatua egokiagoa da mundu mailako salmentarako. Gure fabrikak abiadura handiko kable ekoizteko 6 lerro ez ezik, irradiazio elektronikoko gurutzaketa-ekipoak ere baditu, hau da, kablearen kalitatea kontrolatzeko funtsezko ekipamendua. Gure teknologia aurreratuak kalitate handiko kableak ekoiztea bermatzen du.
