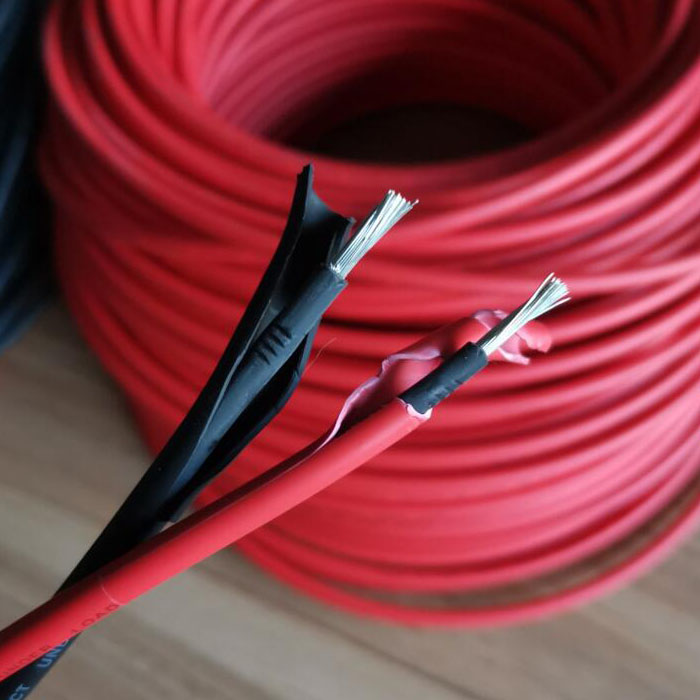

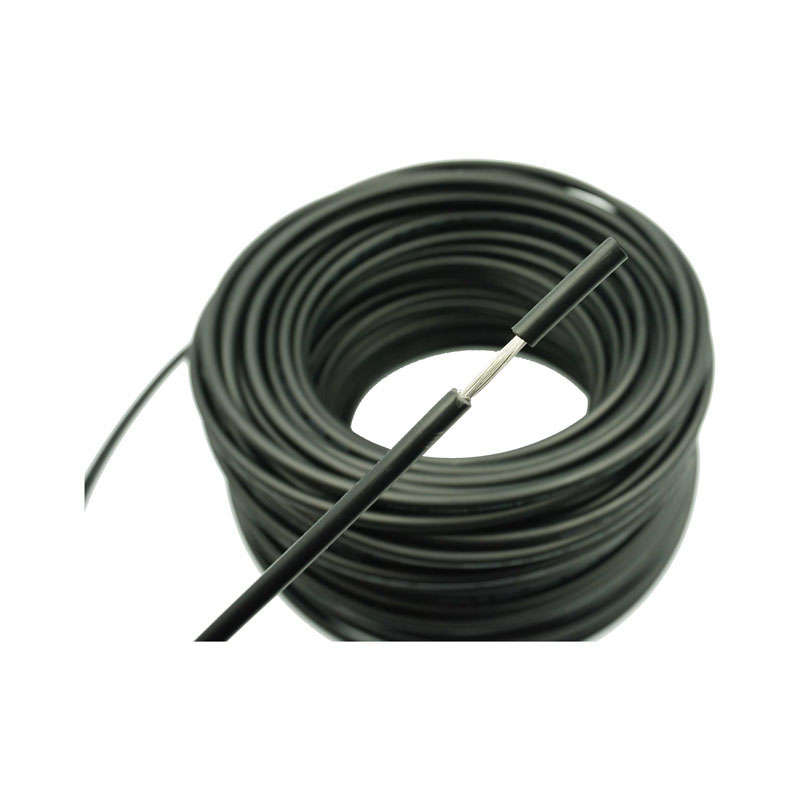

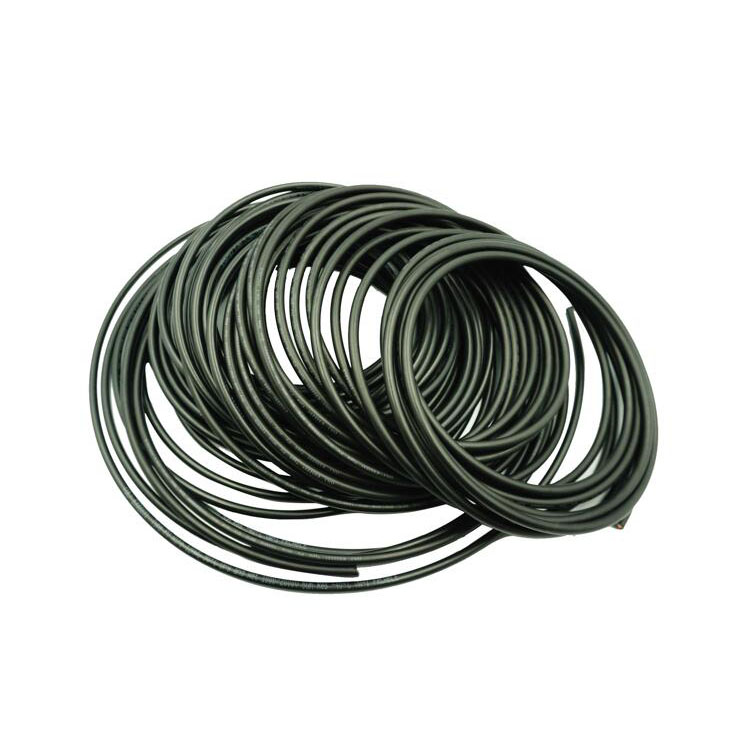

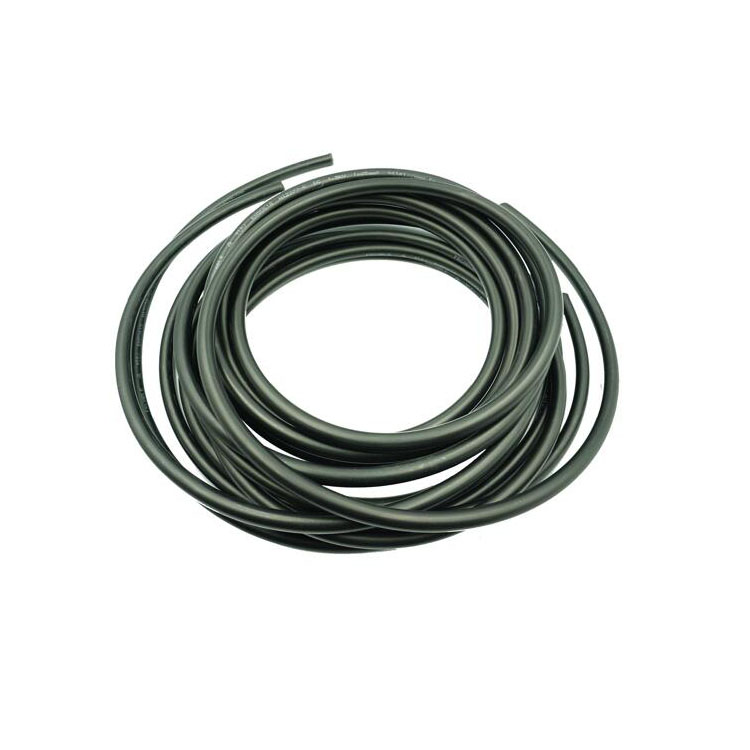

IEC 62930 Pure Tinned Copper PV Cable normalean hari anitzeko kobrezko kablez osatuta dago, eredu desberdinak eroaleen sekzio desberdina da. 56 eta 84 hari-diseinu zenbakiak eredu arruntak dira, erreferentzia 4mm² eta 6mm²-ra. Gure kablea (Pure Tinned Copper PV Cable) bereziki diseinatu eta hautatu da bero-erresistentzia, eguraldiaren erresistentzia eta UV erresistentzia handiarekin, kanpoko inguruneetan epe luzerako funtzionamendu egonkorra bermatzeko. Tinned Copper PV Cable eguzki-panelen artean instalatzen dira eta inbertsorera konektatuta daude. Eguzkiak panel fotovoltaikoetan distira egiten duenean, korronte zuzena sortzen dute, eta kable fotovoltaikoaren bidez inbertsorera igortzen da. Ondoren, inbertsoreak DC AC bihurtzen du eta erabili behar den ekipo edo sarera hornitzen du. Kalitate handiko kablea hornitzen dugu, eguzki-energia sortzeko sistema baten osagai desberdinak konektatzeko eta DC/AC potentzia transmititzeko bereziki diseinatu eta fabrikatua.
EN50618 Arauan zehaztutako kableen korronte-garraioa
A.2 taula — Kableen erabilera gomendatua FV sistemetarako
| 1 | 2 | 3 |
| Eraikuntza | Erabilera gomendatua | Iruzkinak |
| H1Z2Z2-K FV-sistemen kableak | FV instalazioetan erabiltzeko pentsatua, adibidez. acc. HD 60364-7-712ra. Kanpoan zein barrualdean behin betiko erabiltzeko pentsatuta daude, doako mugikor, zintzilik eta finko instalatzeko. Instalazioa, halaber, igeltsuaren gainean edo azpian kanalizazioetan eta etxetresna elektrikoetan. Isolamendu babeslea duten ekipoetan aplikatzeko egokia (II babes-klasea) Berez zirkuitulaburra eta lurra matxura frogatzen dira. HD 60364-5-52ra. |
Gomendatutako bihurgune erradioak ikusteko, ikus EN 50565-1:2014, 3. taula Max. biltegiratze tenperatura: + 40 ℃ Min. Instalatzeko eta manipulatzeko tenperatura: - 25 ℃ |
A.3 Taula — FV kableen korronte garraiatzeko espazioa
|
Eremu nominala
mm2
|
Korrontea eroateko ahalmena instalazio-metodoaren arabera | ||
|
Kable bakarra airean libre
A
|
Kable bakarra gainazal batean
A
|
Kargatutako bi kable ukituta, gainazal batean
A
|
|
| 1,5 | 30 | 29 | 24 |
| 2,5 | 41 | 39 | 33 |
| 4 | 55 | 52 | 44 |
| 6 | 70 | 67 | 57 |
| 10 | 98 | 93 | 79 |
| 16 | 132 | 125 | 107 |
| 25 | 176 | 167 | 142 |
| 35 | 218 | 207 | 176 |
| 50 | 276 | 262 | 221 |
| 70 | 347 | 330 | 278 |
| 95 | 416 | 395 | 333 |
| 120 | 488 | 464 | 390 |
| 150 | 566 | 538 | 453 |
| 185 | 644 | 612 | 515 |
| 240 | 775 | 736 | 620 |
| Giro-tenperatura: 60 ℃ (ikus A.4 taula beste giro-tenperatura batzuetarako) gehienez. eroalearen tenperatura: 120 ℃. | |||
| OHARRA Gehienez espero den erabilera-aldia. eroalearen tenperatura 120 ℃ eta gehienez. 90 ℃ giro-tenperatura 20 000 ordura mugatzen da. | |||
